應用描述
5G時代數據中心電源系統等應用領域信息化建設步伐的加快 以及低碳經濟的到來，使得UPS電源數字化、高頻化以及優越的功率因數指標等成為主要技術發展趨勢。目前變換電路頻率的提高，使得用于濾波的電感、電容以及噪音、體積等大為減少，使UPS效率動態響應特性和控制精度等大為提高；因此適用高頻應用，且低功耗、可靠性強的電力電子開關器件將成為UPS未來核心需求。
CRMICRO針對UPS 應用，充分考慮了 更高開關頻率和更高效率的要求，采用Trench FS技術，開發了 600V 20A~75A 和 1200V 15A/25A/40A 的全系列化IGBT產品，兼具短路耐受力強、低損耗的特點；
針對UPS中電池雙向DC/DC電路應用，CRMICRO可提供電壓范圍30V~200V，電流范圍30A~150A的中低壓MOSFET產品，滿足12V—72V電池電壓需求。
CRMICRO新推出650V、1200V系列的SiC二極管，其導通特性及反向恢復特性與國際品牌接近，且抗浪涌能力綜合性能優異，適于高頻高效的高端UPS應用。
產品特色
具有低Vce(sat)和開關損耗 SiC 二極管抗浪涌能力優異，溫度特性穩定
Vce(sat)正溫度系數，易并聯 產品均達到工業級可靠性標準
器件具有強的雪崩耐量和短路耐受時間

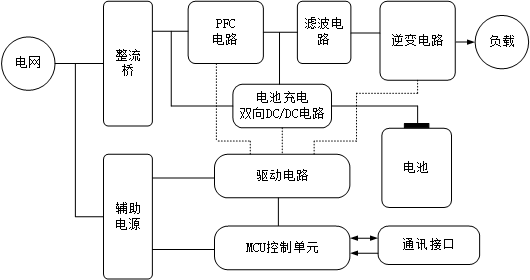

應用原理圖

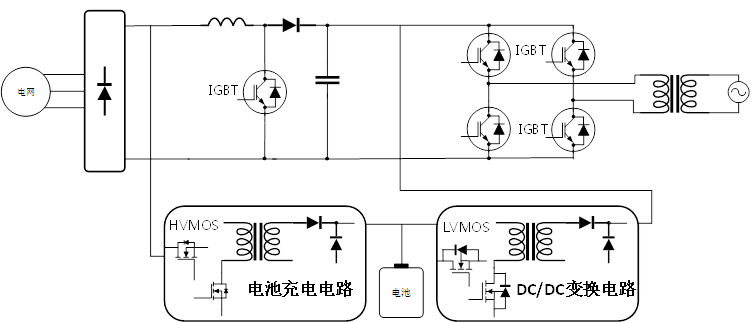

典型應用拓?fù)鋱D
應用選型推薦
| 應用電路 | IGBT產品名 | 封裝 | Vces | Ic@100℃ | VGE(th) typ | Vce(sat)@25℃ typ | 推薦應用頻率 |
| （V） | （A） | (V) | （V） | (HZ) | |||
| PFC、逆變 | BT20T60AKFD | TO-247 | 600 | 20 | 5.4 | 1.7 | 10K~20K |
| BT30T60AKFK | TO-247 | 600 | 30 | 5.4 | 1.8 | 20K~50K | |
| BT40T60AKFD | TO-247 | 600 | 40 | 5.7 | 1.7 | 40K以下 | |
| BT50T60AKFH | TO-247 | 600 | 50 | 5.3 | 1.8 | 20K~50K | |
| BT60T60AKFH | TO-247 | 600 | 60 | 5.4 | 1.9 | 20K~50K | |
| BT75T60AKFH | TO-247 | 600 | 75 | 5.4 | 1.75 | 20K~50K | |
| BT15T120CKEH | TO-247 | 1200 | 15 | 6 | 2 | 15K-35K | |
| BT25T120CKEH | TO-247 | 1200 | 25 | 5.8 | 1.8 | 15K-35K | |
| BT40T120CKFH | TO-247 | 1200 | 40 | 5.8 | 1.9 | 15K-35K | |
| 應用電路 | MOS產品名 | 封裝 | VDS | Ic@25℃ | RDS(on)@ typ | VGS(th) | QG @typ |
| （V） | （A） | （mΩ） | (V) | （nC） | |||
| 升壓、逆變 | CS3205B8 | TO-220 | 55 | 120 | 7.6 | 2.0-4.0 | 74 |
| CS150N03A8 | TO-220 | 30 | 150 | 2.4 | 1.0-3.0 | 145.8 | |
| CS140N04A8 | TO-220 | 40 | 140 | 2.5 | 1.0-3.0 | 119 | |
| CS230N06B8 | TO-220 | 60 | 230 | 3 | 2.0-4.0 | 98.4 | |
| CS740A8H | TO-220 | 400 | 10 | 360 | 2.0-4.0 | 32 | |
| CS840A8H | TO-220 | 500 | 8 | 570 | 2.0-4.0 | 28 | |
| 應用電路 | 產品名 | 封裝 | VRRM | IF | VF @ typ | IFSM | |
| （V） | (A) | （V） | （A) | ||||
| PFC、整流 | CRXI08D065G1 | TO-220-2L | 650 | 8 | 1.5 | 71 | |
| CRXQ16D065G1 | TO-247L | 650 | 16 | 1.5 | 71 | ||
| CRXQ20D065G1 | TO-247L | 650 | 20 | 1.5 | 90 | ||
| CRXQ32D065G1 | TO-247L | 650 | 32 | 1.5 | 162 | ||
| CRXU50D065G1 | TO-247-2L | 650 | 50 | 1.5 | 350 | ||
| CRXQ10D120G1 | TO-247 | 1200 | 10 | 1.5 | 46 | ||
| CRXU20D120G1 | TO-247-2L | 1200 | 20 | 1.5 | 130 | ||
| CRXU50D120G1 | TO-247-2L | 1200 | 50 | 1.5 | 350 | ||
